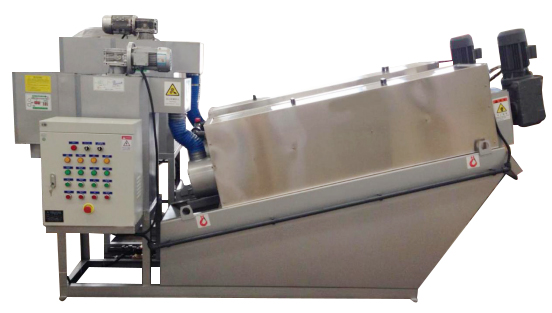

產品說明
疊螺式污泥脫水機是我公司研發的新型污水處理設備,采用多重疊片過濾和螺旋轉動推壓的方式,低速運轉、節水節電,不易堵塞、操作簡單、經久耐用;突破了傳統的處理思路,無需濃縮池濃縮污水直接脫水,可以24小時連續高效無人自動運轉;大幅度縮減設計、建設、運行以及維護管理成本。
疊螺式污泥脫水機可適用于市政污水、石油煉化、食品加工、釀造制革、印染造紙、煤化選礦、生化制藥、鋼鐵酸洗、化工制糖等。
咨詢熱線:13921295188
工作原理
設備運行時,污泥從進料口進入濾筒后受到螺旋軸旋片的推送而向卸料口移動,由于螺旋軸旋片之間的螺距逐漸縮小,因此污泥所受的壓力也隨之不斷增大,并在壓差作用下開始脫水,水份從固定板與活動板的過濾間隙流出,同時設備依靠固定板和活動板之間的自清洗功能,清掃過濾間隙防止堵塞,泥餅經過充分的脫水后在螺旋軸的推進作用下從卸料口排出。
工作原理

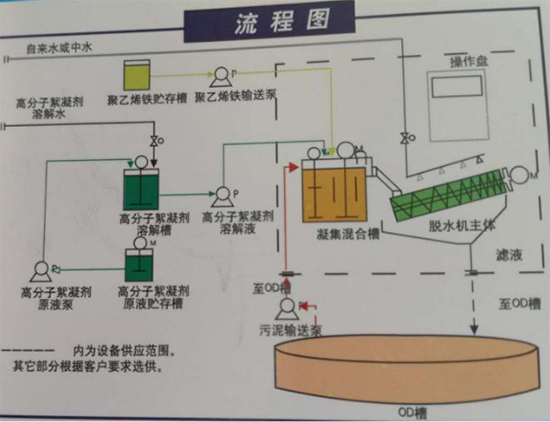

工藝流程圖

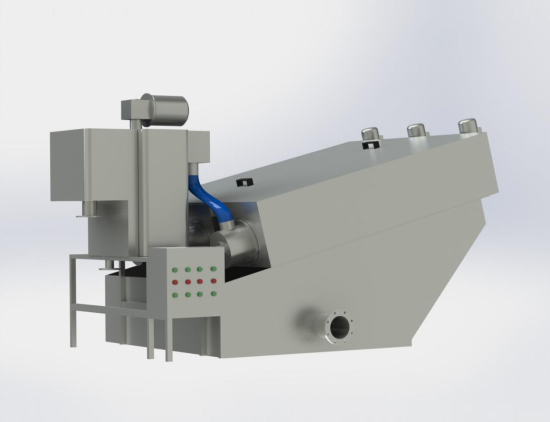

設備結構圖
與同行業相比
1)處理量大,在同樣的規格,相同的環境下,我公司牌疊螺式污泥脫水機各款的處理量比其他品牌要大5-10%。
2)外觀尺寸小,機架更合理。 同型號與其他品牌對比長寬要小20-50CM,機架設計更為合理,緊湊,疊螺安裝后主支撐行變?yōu)榍Х种?,使疊螺體達到較高的同心度,能改善使用效果,延長使用壽命。
3)市場大多數品牌只使用單一的變頻器,我公司疊螺脫水機則使用一對一(一臺變頻器對應一臺變頻電機)變頻器,使機器的使用更節能,更合理,所有型號的電器元件均使用施耐德。
4)采用PLC觸目屏顯示,方便操作,運行狀態一目了然。
5)我公司污泥脫水機根據多年的經驗在背壓板的前端增加了錐度板,這樣就防止了內壓過大,改善了疊螺體的運營效果。
技術參數表格
設備選型
|
機型
|
DS標準處理量(kg/h)
|
污泥流量(m3/h)
|
低濃度
|
高濃度
|
10000mg/l
|
20000mg/l
|
25000mg/l
|
50000mg/l
|
DL131
|
5
|
10
|
0.5
|
0.5
|
0.4
|
0.2
|
DL132
|
10
|
20
|
1
|
1
|
0.8
|
0.4
|
DL251
|
15
|
30
|
1.5
|
1.5
|
1.2
|
0.6
|
DL252
|
30
|
60
|
3
|
3
|
2.4
|
1.2
|
DL301
|
30
|
60
|
3
|
3
|
2.4
|
1.2
|
DL302
|
60
|
120
|
6
|
6
|
4.8
|
2.4
|
DL303
|
90
|
180
|
9
|
9
|
7.2
|
3.6
|
DL304
|
120
|
240
|
12
|
12
|
9.6
|
4.8
|
DL351
|
50
|
100
|
5
|
5
|
4
|
2
|
DL352
|
100
|
200
|
10
|
10
|
8
|
4
|
DL353
|
150
|
300
|
15
|
15
|
12
|
6
|
DL354
|
200
|
400
|
20
|
20
|
16
|
8
|
DL401
|
80
|
160
|
8
|
8
|
6.4
|
3.2
|
DL402
|
160
|
320
|
16
|
16
|
12.8
|
6.4
|
DL403
|
240
|
480
|
24
|
24
|
19.2
|
9.6
|
DL404
|
320
|
640
|
32
|
32
|
25.6
|
12.8
|
注:污水濃度小于10000mg/l,建議進行沉淀濃縮處理;污水濃度大于25000mg/l,建議進行稀釋處理。
|
規格尺寸與重量
|
機型
|
疊螺體規格
|
外形尺寸
|
凈重
|
運行重量
|
長(L)
|
寬(W)
|
高(H)
|
DL131
|
DN130x1180
|
1870
|
730
|
1170
|
250
|
395
|
DL132
|
DN130x1180
|
2000
|
960
|
1230
|
350
|
595
|
DL251
|
DN250x1760
|
2690
|
880
|
1600
|
500
|
805
|
DL252
|
DN250x1760
|
2810
|
1120
|
1600
|
800
|
1320
|
DL301
|
DN300x2220
|
3310
|
1000
|
1700
|
750
|
1275
|
DL302
|
DN300x2220
|
3500
|
1300
|
1700
|
1340
|
2225
|
DL303
|
DN300x2220
|
3700
|
1650
|
1700
|
1750
|
3030
|
DL304
|
DN300x2220
|
4000
|
2050
|
1750
|
2150
|
4150
|
DL351
|
DN350x2480
|
3610
|
1100
|
1850
|
1150
|
1915
|
DL352
|
DN350x2480
|
3820
|
1490
|
1850
|
1950
|
3205
|
DL353
|
DN350x2480
|
4120
|
1770
|
1850
|
2800
|
4830
|
DL354
|
DN350x2480
|
4320
|
2290
|
1850
|
3700
|
6515
|
DL401
|
DN400x3100
|
4550
|
1180
|
2250
|
2050
|
3425
|
DL402
|
DN400x3100
|
4870
|
1710
|
2250
|
3850
|
6645
|
DL403
|
DN400x3100
|
4790
|
2550
|
2250
|
5400
|
9710
|
DL404
|
DN400x3100
|
4840
|
3140
|
2250
|
7000
|
12960
|
運行條件
|
機型
|
功率(KW)
|
清洗用水壓
|
清洗用水量(L/h)
|
維護頻度
|
疊螺體減速電機
|
攪拌減速電機
|
合計
|
DL131
|
0.18x1
|
0.18x1
|
0.36
|
>2kg/cm2
|
43
|
10分鐘/天
|
DL132
|
0.18x2
|
0.18x1
|
0.54
|
86
|
DL251
|
0.55x1
|
0.37x1
|
0.92
|
58
|
DL252
|
0.55x2
|
0.37x1
|
1.47
|
116
|
DL301
|
0.75x1
|
0.55x1
|
1.3
|
93
|
DL302
|
0.75x2
|
0.55x1
|
2.05
|
186
|
DL303
|
0.75x3
|
0.75x1
|
3
|
279
|
DL304
|
0.75x4
|
0.75x1
|
3.75
|
372
|
DL351
|
1.1x1
|
0.75x1
|
1.85
|
126
|
DL352
|
1.1x2
|
0.75x1
|
2.95
|
252
|
DL353
|
1.1x3
|
1.1x1
|
4.4
|
378
|
DL354
|
1.1x4
|
1.5x1
|
5.9
|
504
|
DL401
|
1.5x1
|
1.5x1
|
3
|
115
|
DL402
|
1.5x2
|
1.5x1
|
4.5
|
230
|
DL403
|
1.5x3
|
1.5x2
|
7.5
|
330
|
DL404
|
1.5x4
|
1.5x2
|
9
|
460
|
